Lager pinaagi sa lungag slip singsing

● ID 106mm, od 168mm
● Daghang mga kanal, kasaligan nga taming
● Alang sa kusog sa hangin, pag-drill, mga kagamitan sa pagmina ug uban pa ...

Ipadala ang Inquiry

The lager through hole slip ring is one of our most popular slip ring models. It is designed for medium and large-sized industrial machinery, such as wind turbines, drilling rigs, and mining equipment. With 48 channels and a max working speed of 500 rpm for transmission, this slip ring provides reliable power and signal transfer in harsh environments.

Bahin

Lig-on nga balay

Ang Lager pinaagi sa Hole Slip singsing gidisenyo nga adunay high-kusog nga metal nga balay, sama sa aluminum nga alloy nga adunay sulud nga mga sangkap niini ug dili dali mabalhin

Pagpahiuyon sa Multi-Device

Ang slip singsing nahiuyon sa 5a, 10a, 15a, 20a o mas taas nga mga espiya sa pagpahigayon alang sa lainlaing mga aparato, ang mga signal sa transmission,

Taas nga nabugkos

Tungod sa pag-istruktura sa channel sa labyrinth ug paggamit sa mga singsing sa goma sealing, ang internal nga istraktura niini nga gisilyohan sa {}} kini mahimo usab nga magtrabaho sa mga palibot sama sa ulan, abug, {1} {1}

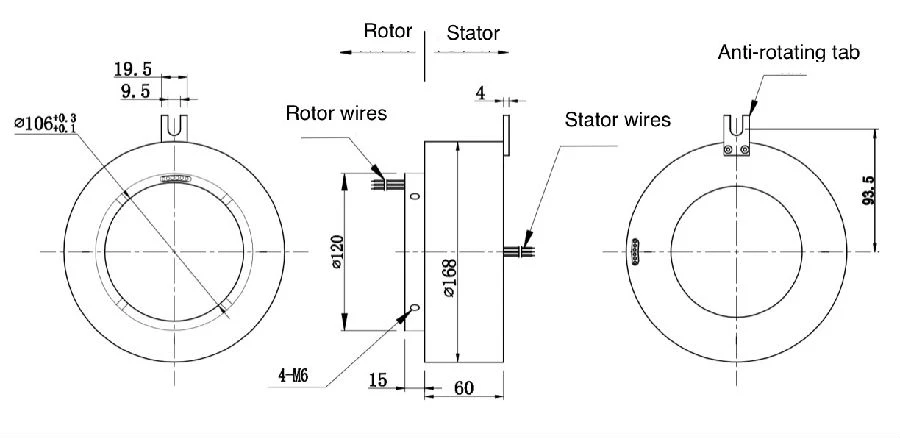

Dibuho

Mga parameter

Mekanikal

ID / OD	106mm / 168mm o ingon imong piho nga kinahanglanon
GUSTO SA PAG-ALAGAD	500rpm
Temperatura sa operasyon	-40℃~ +100 degree
Materyal nga kontak	Bililhon nga Metal
IP GRADE	IP 54
Kolor sa balay	Itom o ingon ang imong mga kinahanglanon

Elekohan

Paglibot	6,12,18,24,36,48 o ingon ang imong mga kinahanglanon
Sulog	5a, 10a, 15a, 20a o hiniusa nga mga singsing aron makakuha og mas taas nga kasamtangan
Boltahe	Mas gamay o katumbas sa 380V, 600V nga kapilian
Kusog sa Dielectric	Labi pa sa o katumbas sa 1000v @ 50hz taliwala sa matag circuit
Pagsukol sa Pagsupak	1000mω @ 500VDC
Electric Sunog	Ubos sa o katumbas sa 7mω
Ang gidak-on sa ting-ulan	22Alg, 17Pug, 14AWg, UL, kolor Teflon, pilak o tin lata nga plated
Ang gitas-on sa Wire sa tingga	200mm o ingon nga imong piho nga mga kinahanglanon

Kritikal nga Dimensyon

Modelo	Haba "L"
Modelo	Sulog	Pormula (usa ka paagi nga dili {0} sa singsing)	6 nga sirkito	12 ka mga sirkito	18circits
Bth106168	5A	42+3×A	60mm	78mm	96mm
